时间:2024年7月26日
官方文档:https://postgis.net/docs/manual-dev/zh_Hans/
1 概述
PostGIS 是一种扩展功能,适用于 PostgreSQL 对象关系数据库系统,它允许将 GIS(地理信息系统)对象存储在数据库中。PostGIS 包含对基于 GiST 的 R-Tree 空间索引的支持,以及用于分析和处理 GIS 对象的功能。
常见的空间数据类型:
数据类型 | 描述 |
---|---|
GEOMETRY |
通用几何类型(点、线、多边形等) |
POINT |
点(如经纬度坐标) |
LINESTRING |
线(如道路、河流) |
POLYGON |
面(如行政区边界、湖泊) |
MULTI* |
多个几何组合(如 MultiPoint) |
GEOGRAPHY |
支持球面坐标系(适合地球距离计算) |
常用函数示例:
函数 | 功能 |
---|---|
ST_Distance(a, b) |
计算 a 和 b 的距离 |
ST_Intersects(a, b) |
判断是否相交 |
ST_Within(a, b) |
判断 a 是否在 b 内 |
ST_Buffer(a, d) |
生成 a 的缓冲区(d 米) |
ST_Transform(a, srid) |
转换坐标系 |
ST_AsGeoJSON(geom) |
转为 GeoJSON |
2 数据管理
2.1 空间数据模型
2.1.1 OGC几何图形
开放地理空间联盟 (OGC
) 定义了简单功能访问标准 (SFA
),以提供地理空间数据模型。 它定义了几何的基本空间类型,以及操纵和转换几何值以执行空间分析任务的操作。 **PostGIS 将 OGC 几何模型实现为 PostgreSQL 数据类型 geometry
和 geography
**,即几何数据类型和地理数据类型。
几何图形在二维笛卡尔平面上对形状进行建模。形状的大小和位置由坐标指定。每个坐标都有 X 和 Y 坐标轴值,用于确定其在平面上的位置。形状由点和线构造,点由单个坐标定义,线由两个坐标定义。
坐标可能包含可选的Z和M纵坐标值。Z纵坐标通常用于表示高程。M纵坐标包含一个测量值,该值可能表示时间或距离。如果几何值中存在Z或M值,则必须为几何中的每个点定义这些值。如果几何具有 Z 或 M 纵坐标,则坐标尺寸为 3D;如果它同时具有 Z 和 M,则坐标尺寸为 4D。
几何值与 空间参考系统指示它所嵌入的坐标系。空间参考系由几何SRID
编号标识。X轴和Y轴的单位由空间参考系确定。平面参考系统中,X 和 Y 坐标通常表示东向和北向,而在 大地测量测量系统中,它们表示经度和纬度。SRID 0 表示一个具有无单位的无限笛卡尔平面。
① 点 Point
点是表示坐标空间中单个位置的 0 维几何图形。
1 | POINT (1 2) |
② 线串 LineString
线串是由连续的线段序列形成的一维线。每条线段由两个点定义,一条线段的终点形成下一条线段的起点。OGC 有效的 线串具有零个或两个或多个点,但 PostGIS 也允许单点线串。线串可以与自身交叉(自相交)。如果起点和终点相同,则线串是闭合的。如果线串不自相交,则它是简单的。
1 | LINESTRING (1 2, 3 4, 5 6) |

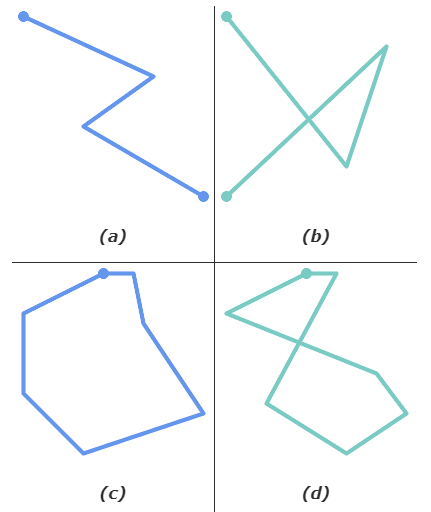

(a)
和(c)
是简单的LINESTRING;(b)
和 (d)
不简单;(c)
是一个封闭的线性环。
③ 线性环 LinearRing
线性环是一个既封闭又简单的线串。第一个点和最后一个点必须相等,并且线不得自相交。
1 | LINEARRING (0 0 0, 4 0 0, 4 4 0, 0 4 0, 0 0 0) |
④ 多边形 Polygon
多边形是由外部边界(壳)和零个或多个内部边界(洞)分隔的二维平面区域。每个边界都是线性环。
1 | POLYGON ((0 0 0,4 0 0,4 4 0,0 4 0,0 0 0),(1 1 0,2 1 0,2 2 0,1 2 0,1 1 0)) |
POLYGON
以下条件是有效的:
- 多边形边界环(外壳环和内孔环)很简单(不交叉或自接触)。因此,多边形不能有切割线、尖峰或环。这意味着多边形孔必须表示为内环,而不是外环自接触(所谓的“倒孔”)。
- 边界环不交叉
- 边界环可以在点上接触,但只能作为切线(即不在一条线上)
- 内环包含在外环中
- 多边形内部连接简单(即环不得以将多边形分成多个部分的方式接触)

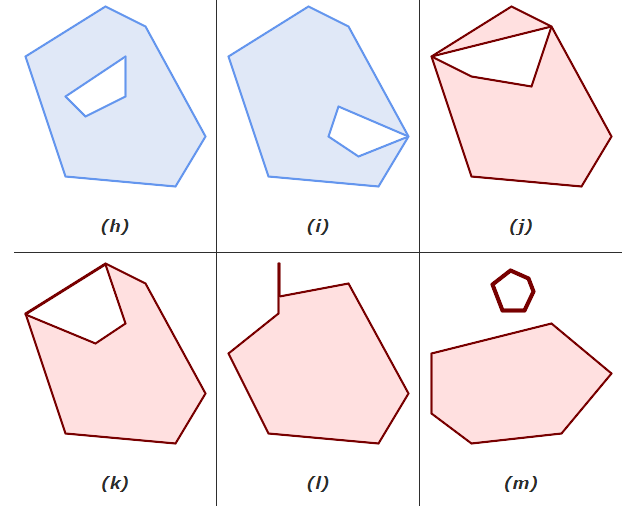

(h)
和(i)
是有效的POLYGON。(j-m)
是无效的。(j)
可以表示为有效的MULTIPOLYGON。
⑤ 多点 MultiPoint
多点是点的集合。
1 | MULTIPOINT ( (0 0), (1 2) ) |
⑥ 多线 MultiLingString
多线是线串的集合,如果多线的每个元素都已闭合,则该多线闭合。
1 | MULTILINESTRING ( (0 0,1 1,1 2), (2 3,3 2,5 4) ) |

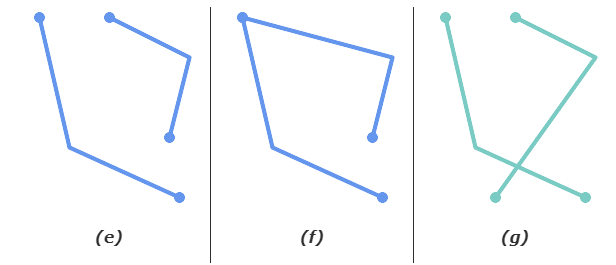

(e)
和(f)
是简单的 MULTILINESTRING;(g)
不简单。
其余形状略。
2.1.2 SQL/MM-曲线
略
2.1.3 WKT和WKB
OGC SFA规范定义了两种标准格式,用于表示供外部使用的几何值。已知文本(WKT)和已知二进制文件(WKB)。WKT和WKB都包含有关定义对象的类型和坐标的信息。
格式 | 全称 | 类型 | 用途 |
---|---|---|---|
WKT | Well-Known Text | 文本格式 | 用于人类可读的几何数据表示 |
WKB | Well-Known Binary | 二进制格式 | 用于机器高效存储和传输几何数据 |
这两种格式都是 OGC(Open Geospatial Consortium) 标准的一部分,用于表示空间几何(点、线、多边形等)。
WKT
特点:
- 人类可读
- 易于调试、复制粘贴
- 适用于脚本、SQL、GeoJSON 转换等
- 常用于
ST_GeomFromText()
、ST_AsText()
等函数中
示例:
1 | -- 点 |
WKB
特点:
- 二进制格式,更紧凑,适合网络传输或数据库内部存储
- 不易阅读但更高效
- 通常通过编码为十六进制字符串(HexWKB)来使用
- 用于
ST_GeomFromWKB()
、ST_AsBinary()
等函数中
示例:
1 | SELECT ST_AsBinary(ST_GeomFromText('POINT(30 10)')); |
2.2 几何数据类型
PostGIS 通过定义称为geometry
的 PostgreSQL 数据类型来实现 OGC 简单要素模型。这允许将空间要素建模为用geometry
类型的列定义的表行。
geometry
数据类型是 不透明的,这意味着所有访问都是通过调用几何值的函数来完成的。 函数允许创建几何对象、访问或更新所有内部字段以及计算新的几何值。
EWKB
和 EWKT
用于 PostGIS 数据对象的“规范形式”。 对于输入,二进制数据的规范形式是 EWKB,对于文本数据,接受 EWKB 或 EWKT。 这允许通过使用 ::geometry
将 HEXEWKB 或 EWKT中的文本值转换为几何值来创建几何值。 对于输出,二进制的规范形式是 EWKB,对于文本,规范形式是 HEXEWKB(十六进制编码的 EWKB)。
例如,此过程使用来自EWKT文本值的强制转换生成几何图形,并使用HEXWKB的规范格式输出它们:
1 | SELECT 'SRID=4;POINT(0 0)'::geometry; |
总结:
geometry
数据类型在Postgre中的存储形式是一个16进制编码。例如:01010000200400000000000000000000000000000000000000
- WKT和EWKT是一个字符串。例如:
LINESTRING(190131 224148,190871 228134)
POLYGON((-71.1776585052917 42.3902909739571,-71.1776820268866 42.3903701743239,-71.1776063012595 42.3903825660754,-71.1775826583081 42.3903033653531,-71.1776585052917 42.3902909739571))
- WKB和EWKB是一个二进制文件
2.3 地理数据类型
PostGIS geography
数据类型为“地理”坐标(有时称为“大地”坐标,或lat/lon
或lon/lat
)表示的空间要素提供本机支持。地理坐标是以角度单位(度)表示的球坐标。
与几何数据类型类似,地理数据通过空间参考系统标识符 (SRID) 与空间参考系统相关联。可以使用在spatial_ref_sys
表中定义的任何大地测量(基于经/纬度)空间参考系统。
两者区别
特性 | geometry |
geography |
---|---|---|
数据类型 | 平面几何(欧几里得空间) | 地理几何(椭球面/地球表面) |
单位 | 与 SRID 对应(如 SRID=3857 是米,4326 是度) | 永远是米(支持大地测量) |
坐标参考系 | 任意 SRID 都可以(支持各种投影坐标系) | 必须是 经纬度坐标系(通常 SRID=4326) |
距离/面积计算 | 基于平面公式(速度快,精度低) | 基于椭球体计算(慢一点,但精度高) |
适合场景 | 小范围分析、高性能可视化 | 跨洲距离测量、地理分析 |
示例对比:
- 用
geometry
:
1 | -- 单位为“度”,不适合直接算距离 |
- 使用
geography
:
1 | -- 单位为“米”,适合跨国测距 |
查询1与查询2的精度差别:
查询 | 类型 | 精度 | 单位 | 建议用途 |
---|---|---|---|---|
1 | geometry + SRID=3857 |
低~中(受投影畸变影响) | 米 | 可视化、Web 地图交互(不要求精准) |
2 | geography + SRID=4326 |
高精度(大地测量) | 米 | 跨国/跨洲测距、导航、真实世界分析 |
2.4 空间参考系统
空间参考系统 (SRS
)(也称为坐标参考系统(CRS))定义了如何将几何图形引用到地球表面。
PostGIS(和许多空间系统)使用称为SRID
的整数来引用空间参考系统。在 PostGIS 中,SRID 实际上就是 EPSG 编号(在大多数情况下)。

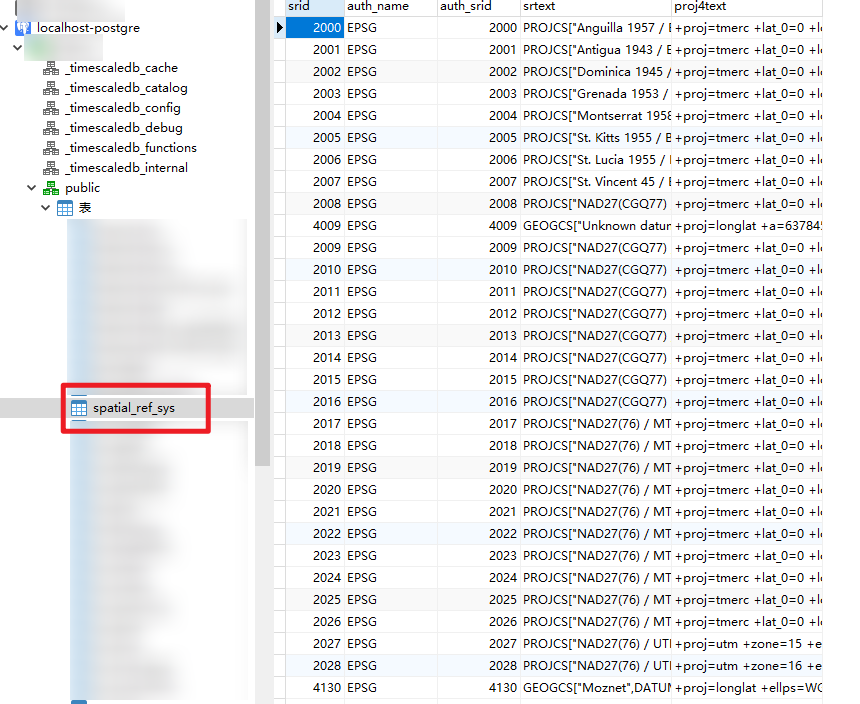

PostGIS使用的SPATIAL_REF_SYS
表是一个符合 OGC 标准的数据库表,用于定义可用的空间参考系统。它包含数字 SRID 和坐标系的文本描述。
spatial_ref_sys
表定义为:
1 | CREATE TABLE spatial_ref_sys ( |
- **
srid
**:唯一标识数据库内空间参考系统(SRS)的整数代码。 - **
auth_name
**:该参考系统引用的标准或标准机构的名称。 - **
auth_srid
**:由auth_name
中引用的权威机构定义的空间参考系统的ID。 - **
srtext
**:已知空间参考系统的文本表示形式。
1 | PROJCS["NAD83 / UTM Zone 10N", |
- **
proj4text
**:PostGIS使用PROJ库提供坐标转换功能。
3 CRUD
3.1 CREATE
1 | CREATE TABLE parks ( |
GEOMETRY
类型对应于两个可选的类型修饰符:
- 空间类型修饰符 限制列中允许的形状和维度类型。 该值可以是任何受支持的几何子类型(例如 POINT、LINESTRING、POLYGON、MULTIPOINT、MULTILINESTRING、MULTIPOLYGON、GEOMETRYCOLLECTION 等)。 该修改器通过添加后缀支持坐标维数限制:Z、M 和 ZM。 例如,修饰符“LINESTRINGM”仅允许具有三个维度的线串,并将第三个维度视为度量。 同样,“POINTZM”需要四维 (XYZM) 数据。
- SRID 修饰符将空间参考系统的 SRID 限制为特定的数值。如果省略,则默认值为 0。
创建具有几何列的表的示例:
创建一个表,其中包含具有默认 SRID 的任何类型的几何图形:
1
CREATE TABLE geoms(gid serial PRIMARY KEY, geom geometry );
为 2D 点创建具有 SRID 默认值的表:
1
CREATE TABLE pts(gid serial PRIMARY KEY, geom geometry(POINT) );
创建一个包含 3D (XYZ) 点和显式 SRID 3005 的表:
1
CREATE TABLE pts(gid serial PRIMARY KEY, geom geometry(POINTZ,3005) );
使用默认 SRID 创建具有 4D (XYZM) LINESTRING 几何图形的表:
1
CREATE TABLE lines(gid serial PRIMARY KEY, geom geometry(LINESTRINGZM) );
使用 SRID 4267(NAD 1927 长纬度)创建包含 2D POLYGON 几何图形的表:
1
CREATE TABLE polys(gid serial PRIMARY KEY, geom geometry(POLYGON,4267) );
3.2 INSERT
插入一个多边形,并使用 ST_GeomFromText
将 WKT 转换为几何类型:
1 | INSERT INTO parks (name, description, geom) |
3.3 SELECT
PostGIS 提供了 ST_AsGeoJSON
函数,可以直接将几何字段转换为 GeoJSON。
1 | SELECT |
4 常用函数
完整手册:https://postgis.net/docs/manual-dev/zh_Hans/reference.html#PostGIS_Types
4.1 数据类型
box2d
— 表示二维边界框的类型。box3d
— 表示三维边界框的类型。geometry
— 表示具有平面坐标系的空间要素的类型。geometry_dump
— 用于描述复杂几何形状部分的复合类型。geography
— 使用大地(椭球)坐标系表示空间特征的类型。
4.2 几何输入
这些函数从各种文本或二进制格式创建几何对象。
4.2.1 WKT文本
① ST_GeomFromText
从 OGC 已知的文本表示(WKT)构造 PostGIS ST_Geometry
对象。
1 | geometry ST_GeomFromText(text WKT); |
示例:
1 | SELECT ST_GeomFromText('LINESTRING(-71.160281 42.258729,-71.160837 42.259113,-71.161144 42.25932)'); |
1 | SELECT ST_GeomFromText('POLYGON((-71.1776585052917 42.3902909739571,-71.1776820268866 42.3903701743239, |
② ST_PolygonFromText
使用给定的 SRID 从 WKT 创建几何图形。 如果未给出 SRID,则默认为 0。如果 WKT 不是多边形,则返回 null。
1 | geometry ST_PolygonFromText(text WKT); |
示例:
1 | SELECT ST_PolygonFromText('POLYGON((-71.1776585052917 42.3902909739571,-71.1776820268866 42.3903701743239, |
1 | SELECT ST_PolygonFromText('POINT(1 2)') IS NULL as point_is_notpoly; |
其余略
4.2.2 WKB二进制文件
① ST_GeogFromWKB
从已知的二进制几何表示 (WKB) 或扩展的已知的二进制 (EWKB) 创建地理实例。
1 | geography ST_GeogFromWKB(bytea wkb); |
示例:
1 | SELECT ST_AsText( |
② ST_GeomFromWKB
从已知的二进制几何表示 (WKB) 和可选的 SRID 创建几何实例。
1 | geometry ST_GeomFromWKB(bytea geom); |
示例:
1 | SELECT ST_AsEWKT(ST_GeomFromWKB(E'\\001\\002\\000\\000\\000\\002\\000\\000\\000\\037\\205\\353Q\\270~\\\\\\300\\323Mb\\020X\\231C@\\020X9\\264\\310~\\\\\\300)\\\\\\217\\302\\365\\230C@',4326) |
4.2.3 其他格式
- ST_GeomFromGeoJSON
将几何图形的 geojson
表示形式作为输入并输出 PostGIS 几何对象。
1 | geometry ST_GeomFromGeoJSON(text geomjson); |
注:GeoJSON是一种用于编码各种地理数据结构的数据。GeoJSON对象可以表示几何、特征或特征集合。GeoJSON支持以下几何类型:点、线、面、多点、多线、多面和几何集合。
例如:
1 | { |
1 | { |
示例:
1 | SELECT ST_GeomFromGeoJSON('{"type":"Point","coordinates":[-48.23456,20.12345]}') As wkt; |
4.3 几何输出
这些函数将几何对象转换为各种文本或二进制格式。
4.3.1 WKT文本
- ST_AsText
返回几何/地理的 OGC 已知文本 (WKT) 表示形式。 可选的 maxdecimaldigits
参数可用于限制输出坐标中小数点后的位数(默认为 15)。
1 | text ST_AsText(geometry g1); |
逆变换为ST_GeomFromText
。
示例:
1 | SELECT ST_AsText('01030000000100000005000000000000000000 |
4.3.2 WKB二进制文件
略
4.3.3 其他格式
- ST_AsGeoJSON
返回一个几何体作为GeoJSON中的 “geometry” 对象,或者返回一行作为GeoJSON中的 “feature”对象。
1 | text ST_AsGeoJSON(record feature, text geom_column="", integer maxdecimaldigits=9, boolean pretty_bool=false, text id_column=''); |
示例:
1 | SELECT st_asgeojson('0102000020E610000008000000E361B66CDA565D400C9966B0CA8D434062B48CAFD8565D40B34AF635C68D43402CEE2A10D8565D40AFDCC181C48D4340277840D1D7565D40AA91C9D5C38D43407AF62772D7565D40B8F69EE1C28D43401EE1FB02D7565D403BC84E0AC28D43402993E785D6565D406B5B0F54C18D43409C267FCED4565D40F48CDFA0BF8D4340') as geojson; |
输出:
1 | { |
4.4 几何构造
ST_LineFromMultiPoint
— 从多点几何创建线串。
1 | geometry ST_LineFromMultiPoint(geometry aMultiPoint); |
示例:
1 | SELECT ST_AsEWKT(ST_LineFromMultiPoint('MULTIPOINT(1 2 3, 4 5 6, 7 8 9)') )); |
ST_MakePoint
— 创建 2D、3DZ 或 4D 点。
1 | geometry ST_MakePoint(float x, float y); |
ST_Point
— 创建具有 X、Y 和 SRID 值的点。
1 | geometry ST_Point(float x, float y); |
这是 ST_MakePoint 的 SQL-MM 等效项,仅采用 X 和 Y。对于大地坐标,X
是经度, Y
是纬度。
示例:几何
1 | SELECT ST_Point( -71.104, 42.315); |
示例:地理,(使用 ::
转换语法)
1 | SELECT ST_Point( -71.104, 42.315, 4326)::geography; |
ST_MakeLine
— 从Point, MultiPoint,或LineString geometries创建LineString。
1 | geometry ST_MakeLine(geometry geom1, geometry geom2); |
示例:
1 | SELECT ST_AsText( ST_MakeLine(ST_Point(1,2), ST_Point(3,4)) ); |
ST_MakePolygon
— 从壳和可选的孔列表创建多边形。
1 | geometry ST_MakePolygon(geometry linestring); |
ST_Collect
— 从一组几何图形创建 GeometryCollection 或 Multi* 几何图形。
1 | geometry ST_Collect(geometry g1, geometry g2); |
示例:合并2D点。
1 | SELECT ST_AsText( ST_Collect( ST_GeomFromText('POINT(1 2)'), |
合并两条线段(数组形式):
1 | SELECT ST_AsText( ST_Collect( |
4.5 几何计算
4.5.1 ST_Distance
PostGIS 的 ST_Distance
在处理点和线的距离时,会找到点到线的最短路径。其逻辑包括以下步骤:
- 点与线段的关系
geom
作为LINESTRING
类型,由多个点通过线段连接形成。- 函数会遍历线的所有线段,计算目标点到每个线段的距离。
- 垂直距离或端点距离
- 如果目标点在某个线段的垂直投影(即法线延伸到线段上的投影点)范围内,则使用该投影点到点的垂直距离。
- 如果目标点的垂直投影超出了线段的范围,则计算点到线段两个端点的距离,并取最短值。
- 最小距离
- 对所有线段的距离进行比较,取最小值作为点到整条线的最短距离。
